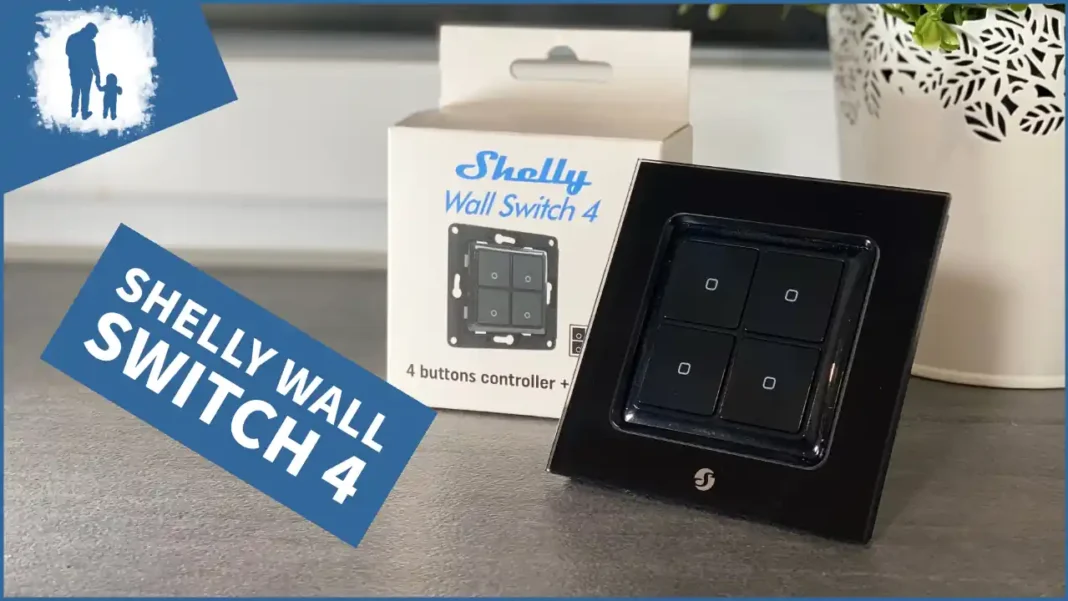

Mit dem Shelly Wall Switch 4 wird die Verkabelung und Steuerung eurer Shelly Geräte in der Unterputzdose zum Kinderspiel.
Was kann der Shelly Wall Switch 4?
Der Shelly Wall Switch 4 ist ein einfacher Vierfachtaster, der zum Signal geben an eure Shelly Geräte entworfen wurde. Der Vorteil bei dem Taster liegt in seiner kompakten Größe, welche obendrein noch einen weiteren Vorteil mit sich bringt. Auf der Rückseite des Tasters befindet sich der Shelly-Halter, welcher direkt mit dem Taster verbunden wird. Dadurch wird euer Shelly Gerät einfach eingeklickt und kann im Handumdrehen verkabelt werden. Der Shelly Wall Switch 4 verfügt bereits über eine vorinstallierte Verkabelung, womit ihr nur noch die Kabel vom Taster in euren Shelly verschrauben müsst. Der Wall Switch ist ebenfalls als Einzel- oder Zweifachtaster verfügbar.
Der Shelly Wall Switch 4 ist nicht dafür geeignet, direkt in eure Stromverkabelung installiert zu werden. Also auf keinen Fall in die Hauptstromversorgung integrieren, da das Gerät maximal 12V verträgt.
Installation
Angesichts der Tatsache, dass es sich bei der Montage um ein spannungsführendes Gerät handelt und ihr direkt in der Elektroverkabelung arbeitet der Hinweis:
Die im Folgenden beschriebene Montage beruht auf meinen Erfahrungen und ist weder als Handlungsempfehlung noch als Anleitung zu verstehen. Die Montage geschieht auf eigene Gefahr! Ich übernehme keine Haftung für Personen-, Sach- oder allgemeine Schäden. Die Montage sollte ausschließlich von Fachkräften durchgeführt werden.
Der Wall Switch 4 kommt vom Hersteller bereits vollständig verkabelt bei euch an. Die Isolierung der einzelnen Adern sind mit den Farben rot, weis, blau, grün und schwarz gut zu unterscheiden. Die am Switch verbauten Kabeln sind flexible Kabel, wodurch vor der Installation jede Ader mit einer Aderendhülse versehen werden sollte. Bevor ihr die Adern verklemmt, müssen die Kabel zuerst durch die kleine schmale Öffnung am Halter, geführt werden.
Aufgrund der Tatsache, dass der Wall Switch 4 nur beim Shelly i4 Sinn ergibt, habt ihr nur eine Halterung zur Verfügung. Bei den anderen Varianten hingegen muss vorab bestimmt werden, welchen Shelly ihr verwendet und die passende Halterung angeklickt werden.
Laut Beipackzettel werden die Adern wie folgt angeschlossen:
- Rot – Neutralleiter Shelly i4
- Schwarz – SW1 Shelly i4
- Blau – SW2 Shelly i4
- Grün – SW3 Shelly i4
- Weis – SW4 Shelly i4
Da es sich bei der verbauten Kabeln um flexible Adern handelt, empfehle ich euch die Verwendung von Aderendhülsen. Insofern dies Pflicht ist, wird der Elektriker euren Vertrauen mit Sicherheit beantworten können.
Die Adern mit der schwarzen, blauen, grünen und weißen Isolierung könnten auch in anderer Reihenfolge angeklemmt werden. Dadurch würde sich die Reihenfolge der Tasten auf der Vorderseite ändern.
- Flexible Gestaltung
- Qualität/Haltbarkeit
- Langlebigkeit
- Hochwertige Material
Letzte Aktualisierung am 2024-12-30 / Affiliate Links (*) / Eine Veränderung des ausgewiesenen Preises ist nach der letzten Aktualisierung möglich / Bilder von der Amazon Product Advertising API
Letzte Aktualisierung am 2024-12-30 / Affiliate Links (*) / Eine Veränderung des ausgewiesenen Preises ist nach der letzten Aktualisierung möglich / Bilder von der Amazon Product Advertising API
Einsatzmöglichkeiten
Laut Hersteller kann der Wall Switch 4 in Kombination mit allen Shelly Plus Geräten und dem Shelly Plus i4 verwendet werden. In meinem Fall verwende ich den Wall Switch mit dem Shelly i4 Gen3, welcher ebenfalls hervorragend in die Halterung passt.
Bezüglich der Maße (70x70x12 mm (HxWxD)) unterscheidet sich der Wall Switch nicht besonders von einem Lichtschalter. Dementsprechend müsste der Wall Switch auch in bestehende Schalterserien, speziell in den Rahmen passen. Bei unseren Schalterserien sieht es einfach nur grauenvoll aus. Entsprechend würde ich hier auf den Rahmen von Shelly zurückgreifen. Quelle: https://kb.shelly.cloud/knowledge-base/shelly-wall-switch-1-2-and-4
Aufgrund der Tatsache, dass es sich bei der Wall Switch 4 um kein Gerät handelt, welches konfiguriert werden kann, gibt es keine weiteren Ausführungen. Die Konfiguration in Kombination mit dem Shelly i4 könnt ihr dem folgenden Video entnehmen.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenFazit
Der Shelly Wall Switch 4 ist in meinen Augen ein eleganter vierfach Taster. Losgelöst vom Aussehen überzeugt der Taster durch die integrierte Halterung für den Shelly i4. Damit ist die Verkabelung sehr kompakt und ordentlich zu realisieren. Im Umkehrschluss passt der i4 auch in kleine Unterputzdosen mit einer Tiefe von 46 mm.
Diese Vorteile in Kombination mit dem relativ günstigen Preis lassen wenig Spielraum für alternative vierfach Schalter oder Taster. Obendrein sind diese um ein Vielfaches teurer als der Wall Switch.
